Macchine DTH DINOSAW per la perforazione in cava di pietra e l'estrazione mineraria

La perforazione DTH (Down-The-Hole) posiziona il martello in fondo alla batteria di perforazione, direttamente sopra l'utensile, trasmettendo energia percussiva direttamente alla roccia. Questo rende la DTH più efficiente nei materiali duri come granito e marmo, con un'efficienza di trasferimento energetico fino all'80% rispetto al 40-55% dei sistemi rotativi.

La perforazione rotativa si basa sulla rotazione e sulla pressione dall'alto, con l'energia che viaggia lungo tutta la batteria prima di arrivare all'utensile. Questa dispersione energetica rende la rotativa meno efficace per materiali con resistenza a compressione superiore a 100 MPa.

Per le operazioni di cava, la DTH raggiunge velocità di penetrazione 3-5 volte superiori nella pietra dura rispetto ai metodi rotativi, creando anche fori più diritti con deviazioni minime (fino allo 0,5% della profondità) - fattori cruciali per un'estrazione efficiente e una separazione precisa dei blocchi.

Le macchine DTH DINOSAW offrono una gamma di diametri per soddisfare diverse applicazioni in cava e costruzione:

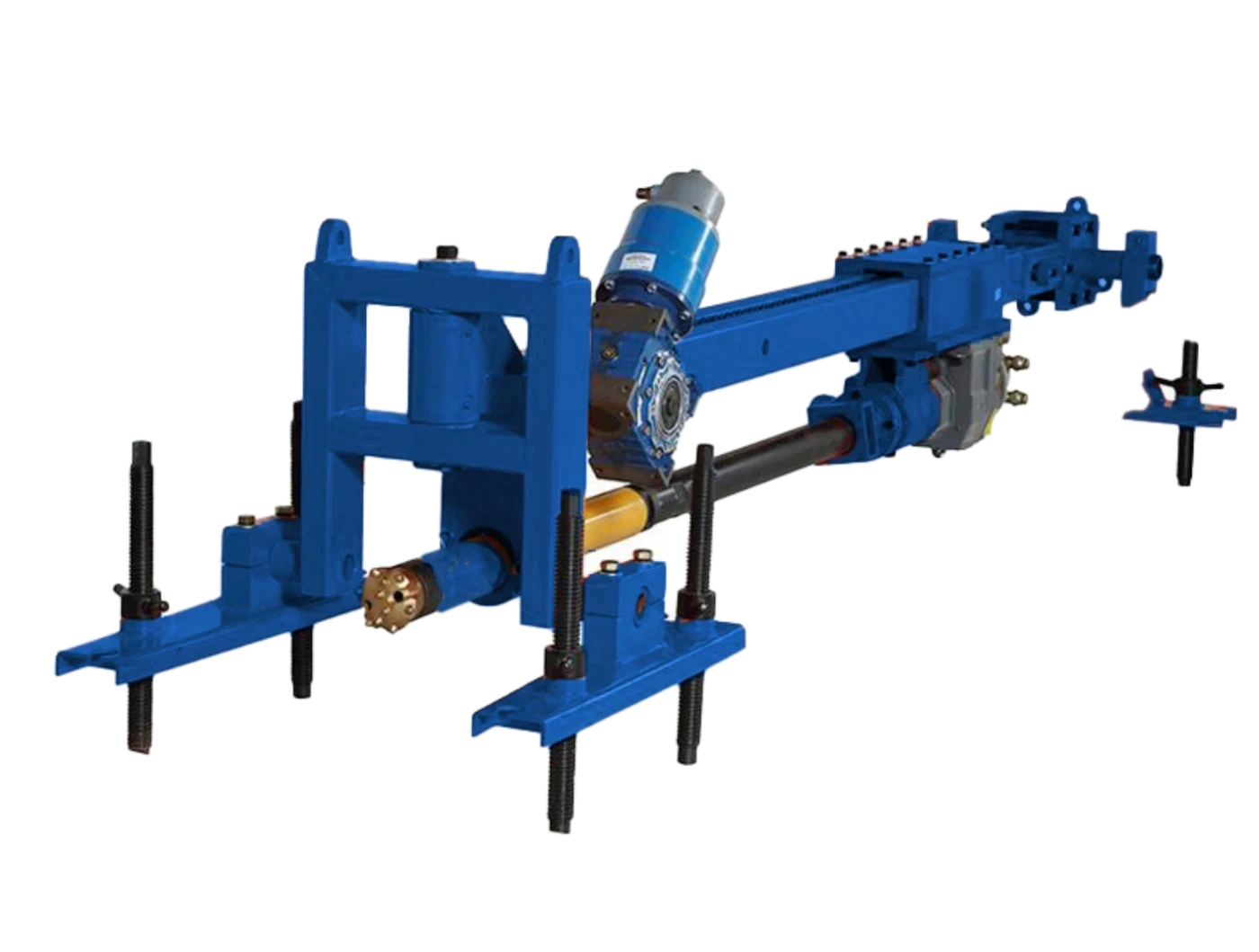

La serie QKZ90 (modelli P ed E) può perforare fori da Φ65 mm a 90 mm di diametro con alta precisione (±5 mm di deviazione ogni 10 m di profondità), ideali per l'estrazione di blocchi di pietra e applicazioni come fori di ancoraggio o punti di inserimento per il filo diamantato.

Il modello QKZ165-H amplia ulteriormente le capacità, gestendo diametri da Φ90 mm fino a 165 mm con gli stessi standard di precisione, adatto per operazioni di cava su larga scala, perforazione di fori di esplosione e lavori di fondazione che richiedono sistemi di ancoraggio robusti.

Queste gamme coprono il 95% delle esigenze di estrazione nel settore, dalla produzione di pietra da taglio alle applicazioni edilizie, permettendo agli operatori di scegliere la macchina più adatta alle proprietà del materiale e agli obiettivi produttivi.

Le macchine DTH DINOSAW offrono capacità di profondità variabili a seconda del modello:

Il modello pneumatico QKZ90-P raggiunge profondità massime di 35 metri con deviazione del foro inferiore all'1%, adatto alla maggior parte delle applicazioni in cava e superiore del 15% rispetto alla media di settore.

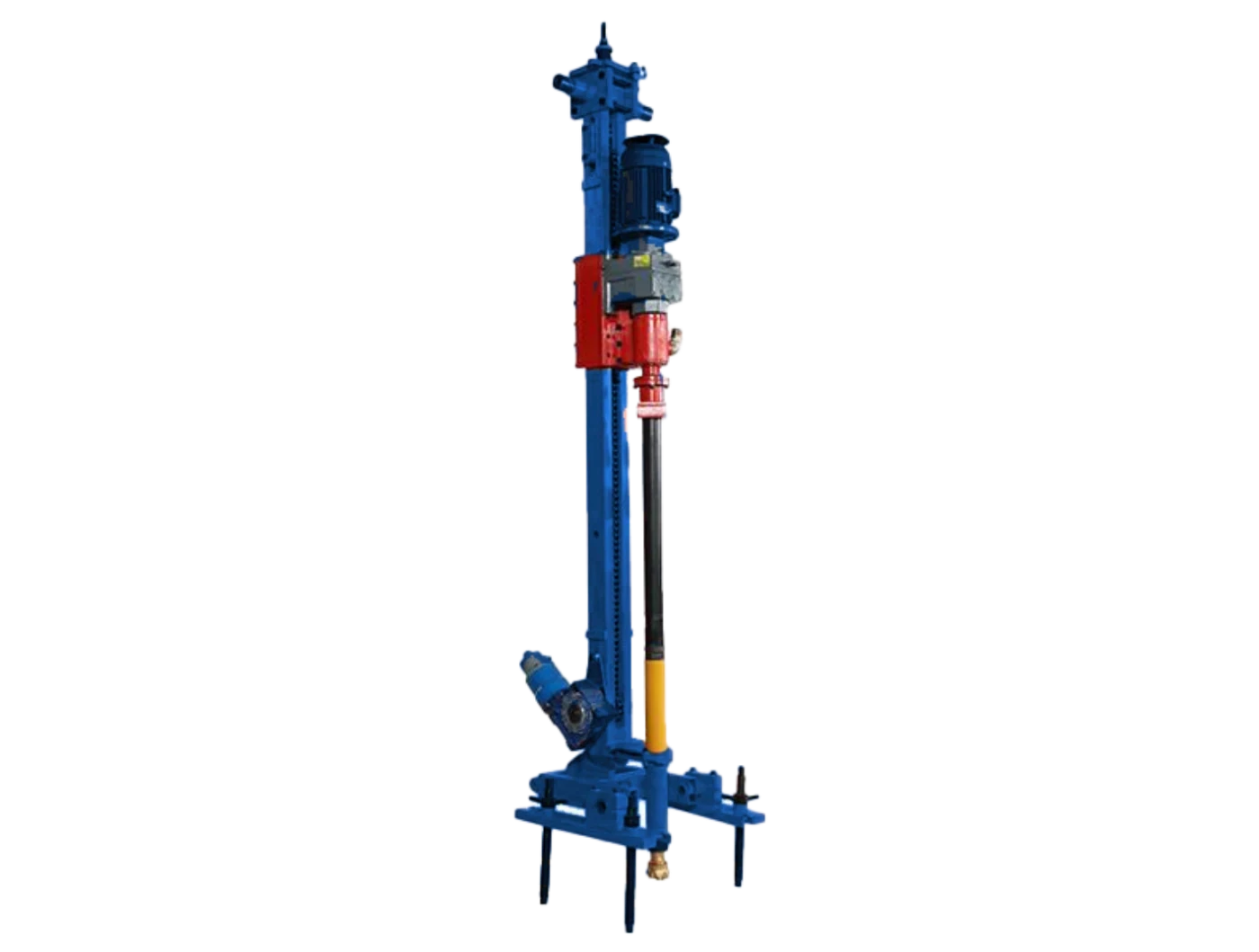

Il modello elettrico QKZ90-E estende questa capacità fino a 40 metri con gli stessi standard di precisione, offrendo maggiore profondità per estrazioni profonde e applicazioni geotecniche specializzate.

Il modello idraulico QKZ165-H arriva fino a 30 metri gestendo diametri maggiori (fino a 165 mm), offrendo il giusto equilibrio tra profondità e diametro per operazioni di cava commerciali.

Queste capacità possono essere estese aggiungendo ulteriori aste di perforazione secondo le esigenze del progetto. Ogni macchina è fornita con aste di lunghezza appropriata (tipicamente sezioni da 1-1,5 m) collegabili per raggiungere la profondità richiesta mantenendo la precisione.

DINOSAW offre macchine DTH con tre opzioni di alimentazione per adattarsi a diversi ambienti operativi e requisiti di progetto:

Pneumatica (QKZ90-P): Alimentata da aria compressa (12-14 m³/min a 0,5-0,7 MPa), offre mobilità e semplicità operativa, ideale per località remote senza elettricità. Il sistema pneumatico garantisce prestazioni robuste in ambienti difficili e richiede poca manutenzione, pratico per cave isolate.

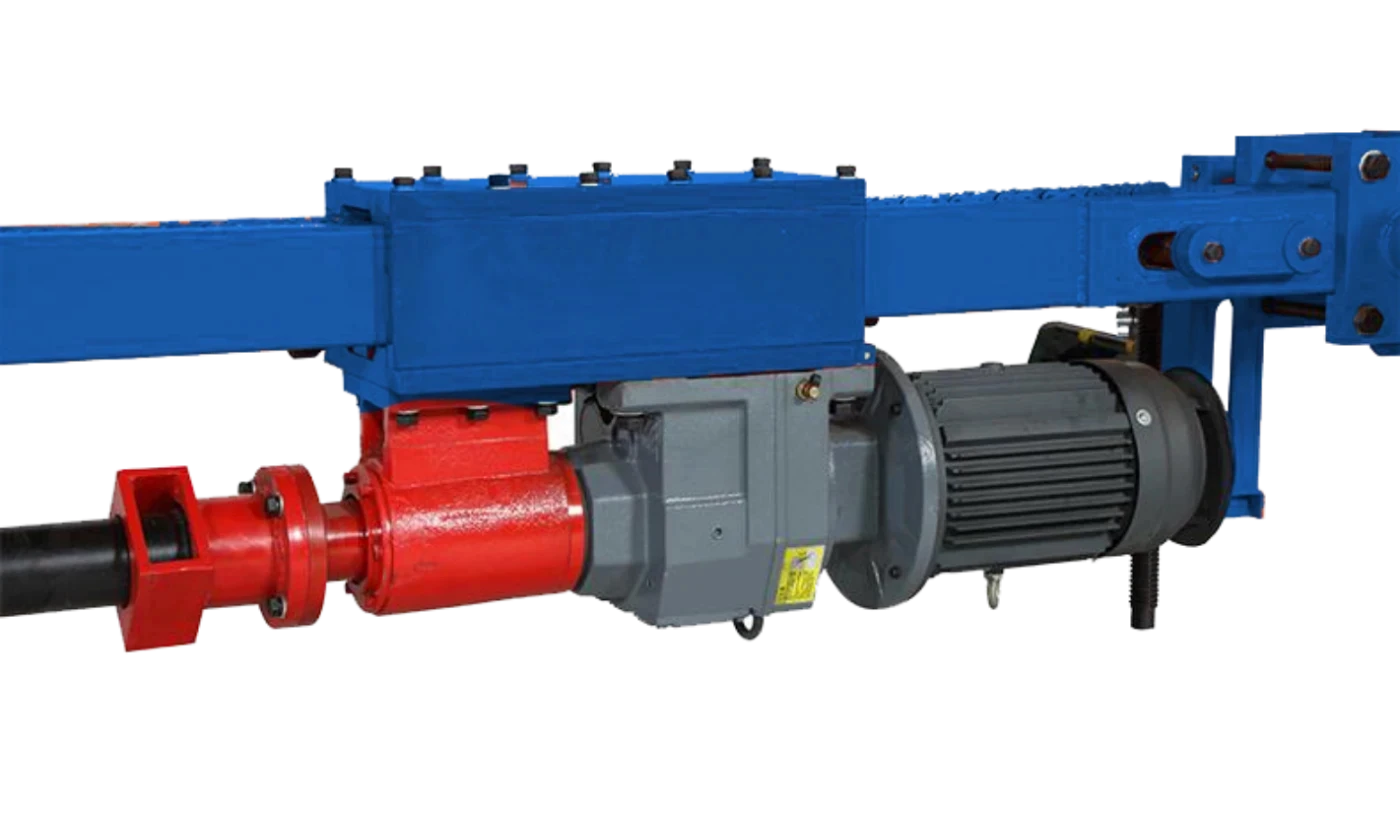

Elettrica (QKZ90-E): Con alimentazione rotante elettrica e avanzamento pneumatico (richiede 7-9 m³/min di aria), questo modello ibrido offre funzionamento più pulito e consumo d'aria ridotto (circa il 35% in meno rispetto ai modelli completamente pneumatici), adatto per siti con energia stabile e dove sono importanti considerazioni ambientali.

Idraulica (QKZ165-H): Utilizza sistemi idraulici per rotazione e avanzamento, ideale per applicazioni impegnative, gestendo diametri maggiori con controllo preciso. Il sistema idraulico offre coppia elevata (fino a 1650 N·m) e prestazioni costanti indipendentemente dalle variazioni di temperatura.

Tutti i modelli sono personalizzabili con configurazioni alternative secondo le esigenze operative e le condizioni del sito, garantendo prestazioni ottimali in diversi ambienti di cava.

In caso di problemi con la perforazione DTH, segui questi passaggi sistematici per identificare e risolvere rapidamente:

Avanzamento scarso: Controlla prima la pressione dell'aria - assicurati che sia tra 0,5-0,7 MPa. Ispeziona l'utensile per usura eccessiva (sostituisci se l'altezza dei bottoni si è ridotta di >30%). Verifica la velocità di rotazione (15-25 RPM è ottimale per la maggior parte delle pietre). Per formazioni dure come il granito, riduci inizialmente la pressione di avanzamento per stabilizzare l'utensile prima di applicare la pressione completa.

Blocco del martello: Di solito indica volume d'aria insufficiente. Verifica che il compressore soddisfi i requisiti della macchina. Controlla eventuali perdite d'aria sulle linee e connessioni. Assicurati che il sistema di lubrificazione del martello funzioni correttamente.

Usura eccessiva dell'utensile: Spesso causata da velocità di rotazione o pressione di avanzamento non corrette. Mantieni il giusto rapporto rotazione-percussione per il tipo di pietra (più lenta su pietre abrasive come il granito). Assicurati una lubrificazione sufficiente per ridurre il calore da attrito. Quando si perforano strati di pietra diversi, regola i parametri in base al materiale più duro presente.

Deviazione del foro: Controlla l'allineamento dei meccanismi di guida. Riduci la pressione di avanzamento all'inizio. Assicurati che gli elementi della batteria siano diritti e le filettature in buone condizioni. Su pietra stratificata o fratturata, inizia con energia percussiva più bassa finché il foro non è avviato.

DINOSAW offre assistenza tecnica 24/7, e i nostri tecnici possono diagnosticare molti problemi da remoto tramite il sistema di telemetria opzionale per ridurre i tempi di fermo.
