Taş Robot Makinesinin İçinde: 7 Eksenli Oyma Robotuna Teknik Bir Bakış

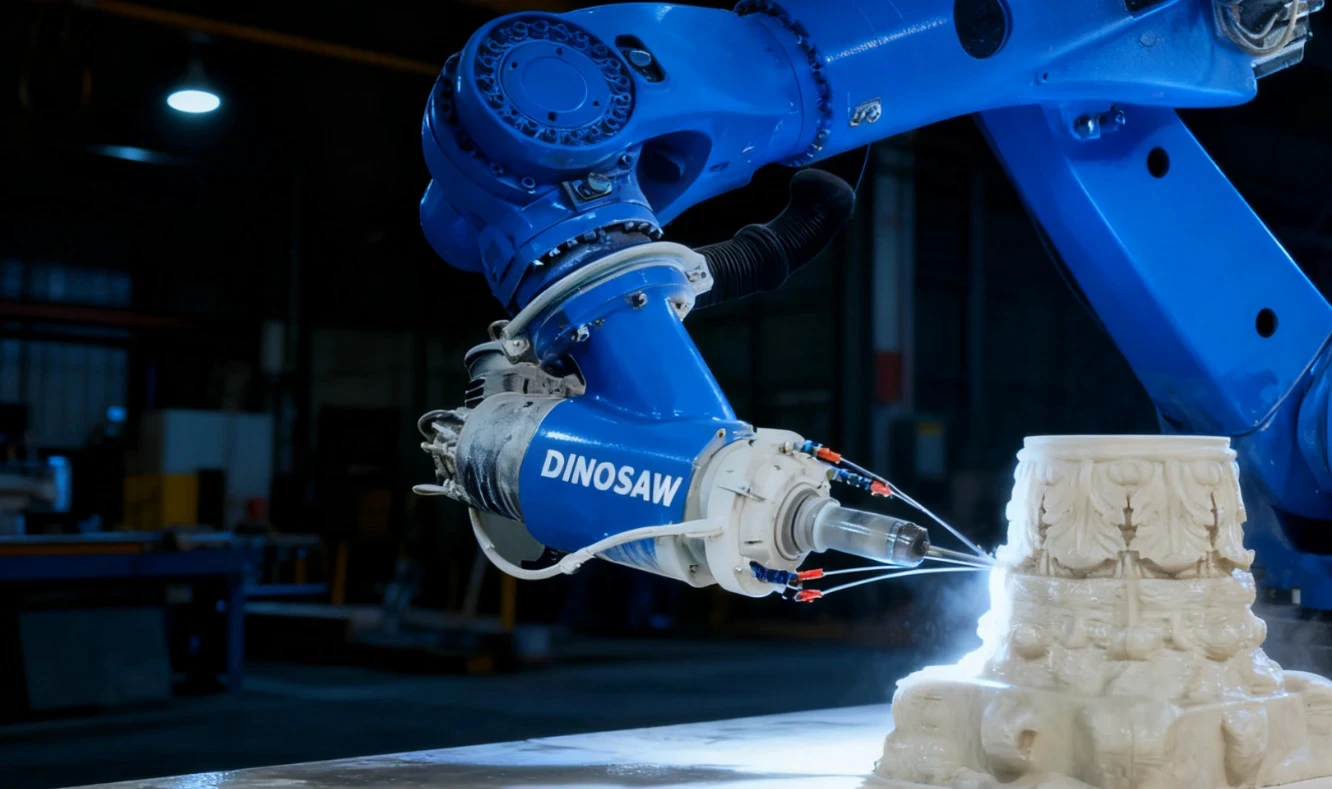

Granit, mermer ve kireçtaşında taş oymacılığı; hassasiyet, rijitlik ve toz/çamur kontrolü gibi mekanik sınırları zorlar. 7 eksenli robotik taş oyma hücresi (6 eksenli robot + döner tabla + su soğutmalı iş mili), tekrarlanabilirlik (±0,06 mm, üretici verisi), daha güvenli çalışma ve öngörülebilir çevrim süreleri sunar.

Referans mimari için DINOSAW robotik taş oyma çözümüne ve elmas takımlar ile güçlendirilmiş sisteme göz atın.

Bu teknik özellikleri üretim hattınıza uyarlamak ister misiniz? Mühendislerimiz detaylı bir entegrasyon planı sunabilir.

Sistem Mimarisi: Robotik Taş İşleme İçin Dört Sütunlu Entegrasyon

Hücrenin performansı, dört ana sütunun kusursuz etkileşimine dayanır: mekanik, kontrol, yazılım ve güvenlik. Tipik bir iş akışı, bir 3D tarama veya CAD modelinin alınmasıyla başlar; bu model CAM yazılımına aktarılır ve çok eksenli takım yolu oluşturulur. Program daha sonra robot kontrolörüne gönderilir ve oyma için gerekli karmaşık, senkronize hareketler gerçekleştirilir.

• Mekanik Sütun: Endüstriyel robot, döner tabla, iş mili ve uç efektör takımından oluşur. Yapı, taş işleme sırasında oluşan kesme kuvvetleri ve titreşimlere karşı maksimum rijitlik için tasarlanmıştır. Otomatik takım değiştirme (ATC) sistemi entegre edilerek kaba işlemeden finişe kadar insansız çalışma sağlanabilir.
• Kontrol Sütunu: Gerçek zamanlı endüstriyel kontrolör, sistemin beyni olarak yedi eksenin tüm hareketlerini mikrosaniye hassasiyetle senkronize eder. Sensörlerden gelen I/O sinyallerini yönetir, iş mili sürücüsüyle iletişim kurar ve güvenlik mantığını uygular.
• Yazılım Sütunu: OLP/CAM yazılımı, insan niyeti ile makine uygulaması arasındaki arayüzdür. Karmaşık takım yolları oluşturulmasını, çarpışma tespitini ve çevrim süresi tahminini sanal ortamda sağlar; böylece makine kullanım süresi maksimize edilir.
• Güvenlik & Çevre Sütunu: Kilitli kapılara sahip fiziksel muhafaza, IP dereceli bileşen koruması (örn. IP65) ve entegre toz/çamur yönetim sistemleri, operatör güvenliğini ve makine ömrünü garanti eder. Bu, toz sistemi spesifikasyonuna göre yüksek hacimli hava akışı (\(m^{3}/h\)) ve ıslak oyma için yönlendirilmiş soğutucu akışını içerir.

Temel Bileşenler: Parametreler ve Çalışma Aralıkları

Taş robot hücresindeki her bir bileşenin tanımlı bir çalışma aralığı vardır. Su soğutmalı oyma iş milinden, özel DINOSAW elmas takımlarına kadar bu parametreleri anlamak, süreç optimizasyonu ve arıza çözümü için kritiktir.

Yaygın Arıza Modları & Önleme Stratejileri

Proaktif bakım ve arıza modlarının anlaşılması, yüksek aşınmalı taş oyma ortamında çalışma süresini maksimize etmek için gereklidir.

Arıza: Titreşim & Çarpıntı

• Belirti: İş parçası yüzeyinde görülen çarpıntı izleri, düşük kenar kalitesi.
• Çözüm: Sistem rijitliğini artırın (fikstür sıkmasını kontrol edin), iş mili devrini rezonans frekansından çıkacak şekilde ayarlayın, adım genişliğini veya talaş derinliğini azaltın ve takım aşınmasını veya dengesizliğini kontrol edin.

Arıza: Toz & Çamur Girişi

• Belirti: Erken rulman arızası, enkoder hataları, eklem hareketinde sertlik.
• Çözüm: Robotun koruyucu kıyafeti içinde pozitif hava basıncı sağlayın, contaları ve körükleri düzenli olarak kontrol edin, toz emiş sisteminin belirtilen hava akışında çalıştığından emin olun.

Arıza: İş Mili Termal Sürüklenme

• Belirti: Uzun oyma çevriminde boyutsal hassasiyetin kademeli kaybı.
• Çözüm: Su soğutma devresinin yeterli debi ve sıcaklık kontrolüne sahip olduğundan emin olun. Kritik finiş geçişlerinden önce iş mili ısındırma çevrimi uygulayın.

Arıza: Kablo Yorgunluğu

• Belirti: Aralıklı I/O hataları, eksen sürücü arızaları.
• Çözüm: Doğru bükülme yarıçapına sahip yüksek esnekliğe sahip kablolar kullanın. Kablo setini düzenli olarak aşınma veya takılma açısından kontrol edin. Robot hareketlerini, son eksenlerin aşırı burulmasını en aza indirecek şekilde programlayın.

Sistem Uyumluluğu & Entegrasyon

Bir robotik hücre tek başına çalışmaz. Diğer fabrika sistemleriyle iletişim kurabilmesi ve standart veri formatlarını kabul edebilmesi, faydasının anahtarıdır.

• PLC & Ağ Protokolleri: Robot kontrolörü genellikle ana PLC'lerle Profinet veya OPC UA gibi endüstriyel protokoller üzerinden arayüz oluşturabilir; tasarım aşamasında uyumluluğu doğrulayın.
• CAM/OLP & Veri Formatları: Endüstri standardı CAM yazılımlarıyla (örn. SprutCAM, Robotmaster) uyumluluk esastır. Sistem, yaygın 3D model formatlarını (STEP, IGES) kabul etmeli ve takım yollarını robotun kendi diline dönüştürebilmelidir.
• Fikstürler & I/O: Sistem, pnömatik veya hidrolik fikstürler, sensörler ve diğer çevre birimlerini kontrol etmek için yapılandırılabilir dijital/analog I/O sunar.

Taş Oymacılığı İçin Başlangıç Parametreleri

Aşağıdaki tablolar, farklı taş türleri için muhafazakar başlangıç noktaları sunar. Bunlar, kullanılan makine, takım ve malzeme partisine göre optimize edilmelidir.

Granit (Sert, Aşındırıcı)

Mermer (Orta Sert, Daha Az Aşındırıcı)

Kireçtaşı/Kumtaşı (Daha Yumuşak, Daha Kırılgan)

Güvenlik, Uyum ve Özet

Teknik Operasyonlarda Güvenlik & Uyum

• Toz & Çamur Yönetimi: Hücrenin toz emiş sistemi, silika tozu için yerel yönetmeliklere (örn. ABD'de OSHA) uygun olmalı veya aşmalıdır. Islak oyma için çamur, çevre mevzuatına uygun şekilde toplanmalı, filtrelenmeli ve bertaraf edilmelidir.
• Operatör KKE: Muhafazalı hücrede dahi, standartlara uygun solunum maskesi, koruyucu gözlük ve kulak koruyucu dahil olmak üzere uygun Kişisel Koruyucu Ekipman kullanımı zorunludur.
• IP Sınıfı & Muhafazalar: IP dereceli muhafazaların (örn. IP65) ve kablo setlerinin bütünlüğü düzenli olarak kontrol edilmeli, giriş nedeniyle elektriksel kısa devre veya mekanik arızaya yol açabilecek durumlar önlenmelidir. Tüm erişim kapılarındaki güvenlik kilitleri her zaman çalışır olmalıdır.

Özet & Sonraki Adımlar

DINOSAW 7 eksenli oyma hücresi, taş imalatında hassasiyet ve dayanıklılık için tasarlanmış bir mühendislik ekosistemidir. Mimarisi—su soğutmalı iş mili ve DINOSAW elmas takımlarından sağlam kontrol sistemine kadar—titreşimli çarpıntı ve termal sürüklenme gibi yaygın arızaları doğrudan önler. Mühendisler ve bakım ekipleri için bu, daha yüksek çalışma süresi, tutarlı kalite ve daha güvenli bir çalışma ortamı anlamına gelir. Bir sonraki adım, bu teknik yetenekleri kendi operasyonel ihtiyaçlarınıza uyarlamaktır.

SSS — Teknik Özellikler & Entegrasyon

Hangi robot taşıma kapasitesi ve erişim mesafesi planlanmalı?

En ağır bloğunuza göre seçilen taşıma kapasitesi (mekanik tasarımda doğrulayın), kg ve en büyük parça zarfınıza göre ayarlanan erişim mesafesi (yerleşim planında doğrulayın), mm/inç tipik başlangıç noktalarıdır. İş mili, takım değiştirici ve takımın ağırlığı da hesaba katılmalıdır. Döner tablanın boyutları, maksimum blok boyutuna göre belirlenir (fikstür tasarımında doğrulayın), mm/inç.

Döner tabla kapasitesi ve indeksleme hassasiyeti?

Tablanın çapı, maksimum blok boyutuna göre ayarlanmalı (fikstür tasarımında doğrulayın), mm/inç ve maksimum yük kapasitesi en ağır bloğunuza göre seçilmelidir (mekanik tasarımda doğrulayın), kg. İndeksleme hassasiyeti genellikle yay saniyesi cinsinden belirtilir (tedarikçiyle doğrulayın). Robotun tam hareket alanı için tabla etrafında yeterli boşluk bırakın.

Uzun süreli işlerde termal sürüklenme nasıl yönetilir?

İş mili sıcaklığını üretici talimatlarına göre yönetin (soğutma ve sıcaklık kontrolü). Isınma çevrimi uygulayın ve kritik finiş geçişlerini termal denge sağlandıktan sonra planlayın.

Hangi PLC/ağ protokolleri destekleniyor?

Sistem genellikle entegrasyon için Profinet veya OPC UA gibi endüstriyel protokolleri destekler. Tasarım aşamasında özel protokol ihtiyaçlarını doğrulayın. Bu, çevre birimleri (fikstürler, sensörler) için I/O eşlemesi ve merkezi güvenlik devresine entegrasyon sağlar.

Zorunlu güvenlik sinyalleri ve kilitler nelerdir?

Tipik güvenlik uygulamaları arasında acil durdurma devresi ve kilitli erişim kapıları bulunur; bunlar muhafaza koruması (örn. IP65) ve iş mili durumu izleme ile tamamlanır. Gerekli cihazlar ve test sıklığı için yerel standartlara başvurun.

Hat içi takım aşınma tespiti nasıl yapılır?

Yaygın yöntemler arasında iş mili yük trendlerini izlemek, yazılım tabanlı takım ömrü sayaçlarıyla değişim tetiklemek veya lazer takım ölçer entegre ederek çevrimler arasında takım boyutlarını otomatik ölçmek yer alır.

OLP ve taramadan takım yoluna ihtiyaç var mı?

Evet. Offline Programlama (OLP) yazılımı (örn. SprutCAM), makine çalışırken programlama olanağı sunduğu için çalışma süresini maksimize etmekte gereklidir. Ayrıca, karmaşık 7 eksenli hareketlerin çarpışmasız simülasyonu ve 3D tarama verisinin uygulanabilir takım yollarına dönüştürülmesi için kritiktir.
