Panoramica tecnica dell'architettura, dei componenti e della configurazione di una fresatrice a ponte CNC/PLC. Ripetibilità fino a ±0,05 mm.

Per gli ingegneri, comprendere una macchina va oltre il semplice risultato finale. Si tratta di come le scelte architettoniche influenzano direttamente parametri prestazionali come precisione, operatività e sicurezza. Una fresatrice a ponte CNC è un sistema di componenti interconnessi, ognuno dei quali svolge un ruolo fondamentale nelle sue prestazioni complessive. Il flusso di lavoro, dal caricamento del programma al taglio finale, è una sequenza orchestrata da questi componenti che lavorano in sinergia.

Questo articolo analizza i principi tecnici di una moderna fresatrice a ponte CNC, dal design strutturale ai tipici intervalli di parametri dei suoi principali componenti. Analizzare questi elementi fornisce le basi per un funzionamento efficace, la risoluzione dei problemi e l'integrazione.

Richiedi una consulenza tecnica sull'architettura della Fresatrice a ponte

Struttura e Controllo della Fresatrice a ponte CNC

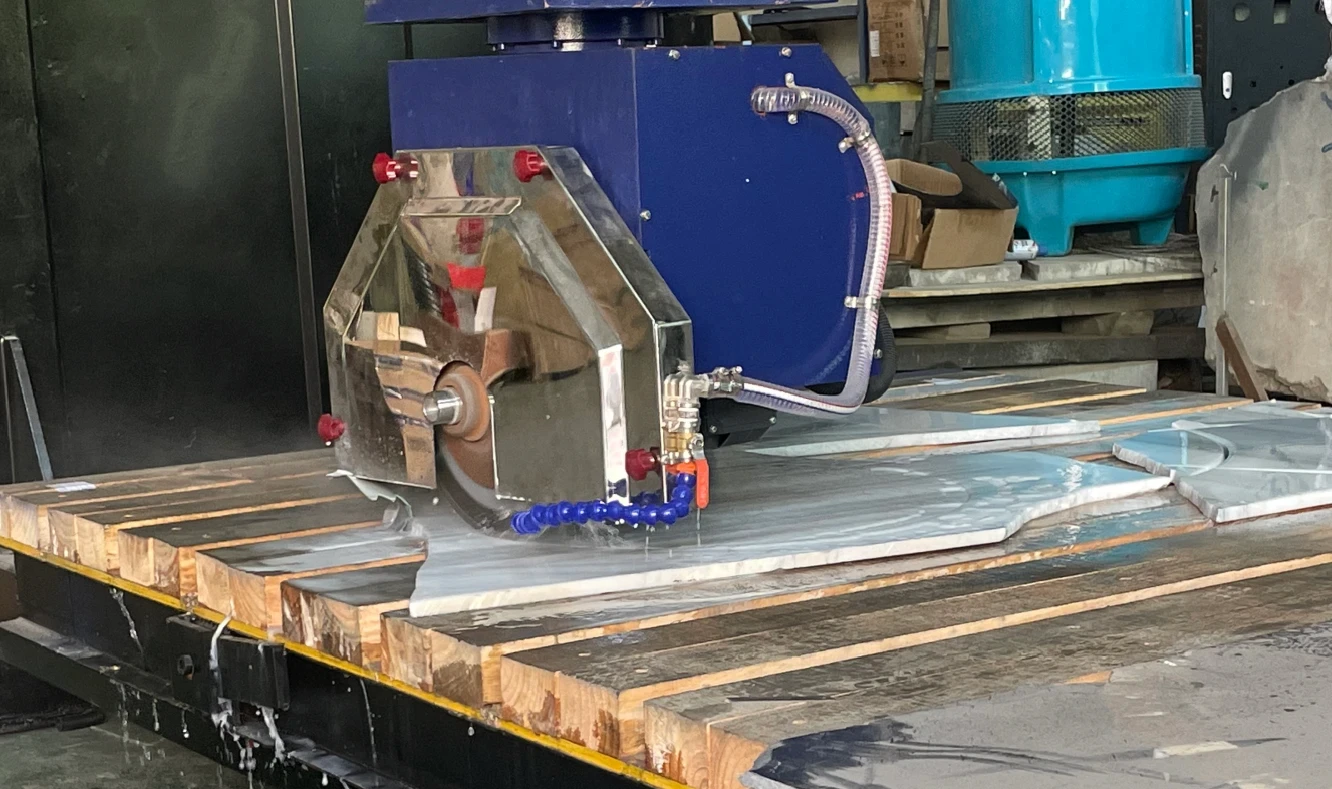

Dal punto di vista strutturale, una fresatrice a ponte CNC per pietra è composta da un robusto portale che si muove sopra un piano di lavoro fisso. Il meccanismo di taglio principale comprende un mandrino ad alta potenza equipaggiato con un disco diamantato. L'intero gruppo è movimentato da servomotori su guide lineari di alta precisione per garantire accuratezza. Il sistema è controllato da un computer industriale (PLC o controller CNC completo) tramite un'interfaccia uomo-macchina (HMI) e utilizza sensori, un circuito di raffreddamento e una protezione di sicurezza per funzionare in modo affidabile.

La macchina raggiunge i suoi obiettivi tramite movimenti multi-asse coordinati, eseguendo programmi G-code per tagli diritti, a 45° o sagome complesse. La precisione è una caratteristica chiave, con una ripetibilità che può arrivare a ±0,05 mm (dato dichiarato dal produttore).

  • Moduli principali: Telaio a portale, gruppo mandrino/disco, assi/azionamenti, HMI/PLC/controller CNC, sensori, circuito di raffreddamento e protezione di sicurezza.
  • Assi supportati: Standard X (movimento portale), Y (movimento ponte) e Z (profondità verticale), con rotazione opzionale (asse A/C) e inclinazione (asse B) per tagli avanzati.
  • Dati & Programmi: Funziona con programmi generalmente importati da software CAD/CAM (es. file DXF) e consente la gestione di ricette per materiali diversi.

Panoramica del Sistema e Precisione fino a ±0,05 mm

L'architettura di una fresatrice a ponte CNC è progettata per rigidità e precisione. Ogni modulo contribuisce alle prestazioni finali:

  • Portale: La struttura a ponte che sovrasta il piano di lavoro. Massa e rigidità sono fondamentali per resistere alle vibrazioni (chatter) e garantire tagli dritti e precisi.
  • Mandrino & Disco: Il cuore dell'operazione di taglio. Il motore del mandrino fornisce potenza e velocità di rotazione, mentre il disco diamantato esegue il taglio.
  • Azionamenti & Guide lineari: Servomotori o motori passo-passo movimentano ogni asse (X, Y, Z, ecc.). Si muovono su guide lineari di alta precisione e viti a ricircolo di sfere per garantire movimenti fluidi e ripetibili.
  • HMI/PLC (CNC opzionale): L'interfaccia uomo-macchina (HMI) è il pannello di controllo dell'operatore. Il controllore logico programmabile (PLC) è il computer industriale che legge il G-code ed esegue i comandi, controllando motori e altri dispositivi.
  • Sensori: Diversi sensori monitorano il sistema, inclusi encoder per il feedback di posizione e sensori opzionali per usura utensile, vibrazioni e flusso/temperatura del refrigerante.
  • Circuito di raffreddamento: Sistema a circuito chiuso o aperto che porta acqua all'interfaccia disco/pietra. Raffredda il disco, previene danni termici alla pietra e rimuove i detriti di taglio.
  • Protezione & Sicurezza: Interblocchi di sicurezza, barriere fotoelettriche e protezioni fisiche che tutelano l'operatore da parti in movimento e spruzzi d'acqua.

Componenti Chiave di una Fresatrice a ponte per pietra

  • Potenza Mandrino & RPM: Tipicamente da 15 kW a 22 kW. Gli RPM vengono regolati in base al diametro del disco e alla durezza del materiale; consultare la scheda tecnica del fornitore.
  • Avanzamento: Varia in base alla durezza del materiale e alla profondità di taglio. Iniziare sempre con impostazioni conservative consigliate dal fornitore.
  • Ripetibilità di posizionamento: Un parametro fondamentale per la precisione. Le macchine DINOSAW possono raggiungere una precisione fino a ±0,05 mm (secondo le specifiche del produttore).
  • Flusso refrigerante: Generalmente 3-5 m³/h per garantire raffreddamento e rimozione detriti adeguati.
  • Diametro disco & Kerf: I diametri dei dischi possono variare da 400 mm a 800 mm, con la larghezza di taglio (kerf) che è un fattore critico nel calcolo degli scarti di materiale.
  • Bande PID dei servo: I parametri proporzionale, integrale e derivativo nei servoazionamenti vengono regolati per ottimizzare il tempo di risposta rispetto all'overshoot, influenzando velocità e precisione.

Modalità di Guasto e Soluzioni

  • Vetrificazione del disco: Sintomo: Il disco non taglia più efficacemente e può lasciare segni di bruciatura. Soluzione: Verificare flusso e concentrazione del refrigerante; ravvivare il disco con una pietra abrasiva; regolare avanzamento/RPM.
  • Chatter/Vibrazioni: Sintomo: Finitura ondulata o scheggiata sul bordo di taglio. Soluzione: Verificare flangia disco allentata, cuscinetti mandrino usurati o parametri avanzamento/velocità non corretti. Può essere necessario ritoccare la taratura dei servo.
  • Deriva termica: Sintomo: Perdita di precisione dimensionale durante tagli prolungati. Soluzione: Eseguire un ciclo di riscaldamento macchina per stabilizzare termicamente i componenti.
  • Errore inserimento HMI: Sintomo: Movimenti macchina errati o errori di programma. Soluzione: Implementare livelli di permessi utente nell'HMI per limitare l'accesso alle impostazioni critiche.

Connettività con i Sistemi di Fabbrica

Per l'integrazione in una fabbrica moderna, una fresatrice a ponte CNC deve comunicare con altri sistemi. Le principali funzionalità di compatibilità includono:

  • Protocolli industriali: Supporto a standard come OPC UA, Profinet o Modbus per la comunicazione con il sistema centrale di gestione della fabbrica.
  • Mappatura I/O dispositivi: Ingressi e uscite digitali per l'integrazione con sistemi di bloccaggio automatico, tavoli a vuoto o carico robotizzato.
  • Import/Export ricette: Possibilità di importare programmi di taglio da software CAD/CAM (es. file DXF) ed esportare dati di produzione, spesso in formato CSV o JSON.

Impostazioni iniziali per i materiali più comuni

Sebbene le impostazioni ottimali richiedano test, questi sono punti di partenza comuni:

  • Granito: Maggiore potenza mandrino, avanzamento ridotto. RPM/avanzamento da regolare in base a diametro disco e durezza materiale; partire con impostazioni conservative consigliate dal fornitore. Refrigerante: Flusso elevato.
  • Marmo: Tende a scheggiarsi; richiede una specifica legatura del disco. Regolare RPM/avanzamento in base al materiale; iniziare con impostazioni conservative. Refrigerante: Flusso medio.
  • Quarzo/pietra artificiale: Materiale omogeneo ma può essere abrasivo. Regolare RPM/avanzamento in base a disco e materiale; iniziare con impostazioni conservative. Refrigerante: Flusso elevato.

FAQ: Domande Tecniche

Che ripetibilità può raggiungere una fresatrice a ponte CNC per granito?

Per una fresatrice a ponte di alta qualità con guide lineari di precisione e servomotori con encoder, una ripetibilità di ±0,05 mm a ±0,1 mm è una specifica realistica e raggiungibile nella maggior parte delle applicazioni.

Una fresatrice a ponte CNC può integrarsi con software di fabbrica?

L'integrazione può essere possibile se la macchina dispone di interfacce dati industriali compatibili; verificare i dettagli con il proprio fornitore e con il provider software.

Qual è il percorso di formazione per i team di manutenzione?

Per personale con esperienza su macchinari industriali, la formazione si concentra sulle specificità del controllo CNC, la taratura dei servo e l'applicazione nel taglio della pietra. Il periodo tipico di formazione per la piena competenza è di 1-2 settimane.

Come dimensionare il refrigerante su una fresatrice a ponte per granito?

Le raccomandazioni sul flusso refrigerante dipendono da diametro disco e materiale, ma un intervallo tipico è 3-5 m³/h per disco. Verificare sempre le specifiche del fornitore.
