Uma análise aprofundada da arquitetura da Serra de Fio de Diamante CNC Pro, do motor de 15 kW ao sistema de controle. Entenda os principais componentes, especificações e modos de falha.
A confiabilidade de uma máquina é resultado direto de sua engenharia. Esta análise técnica detalhada destrincha os principais componentes da Serra de Fio de Diamante CNC, do seu motor de 15 kW ao sistema de controle multi-eixos. Você aprenderá exatamente como ela funciona, o que significam suas principais especificações e como antecipar modos comuns de falha.

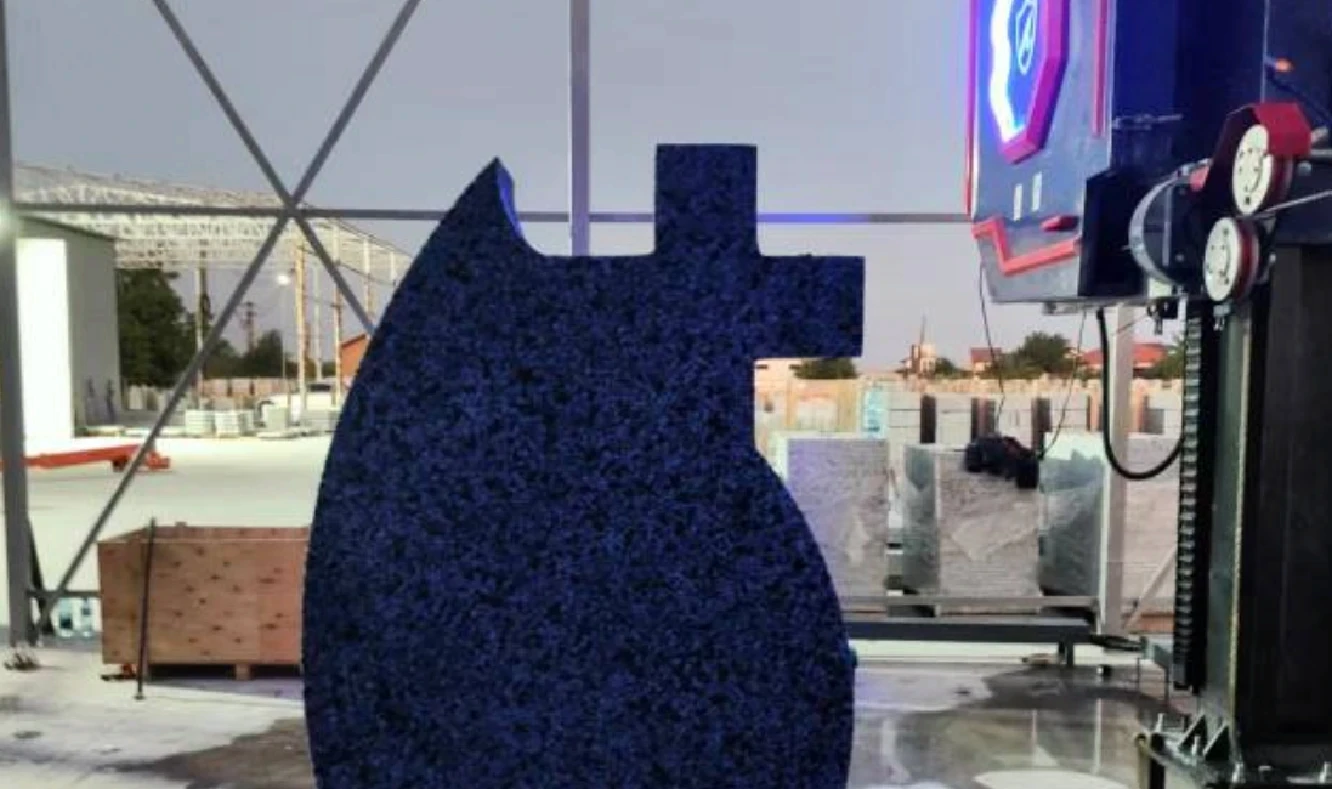

Arquitetura do Sistema de uma Serra de Fio de Diamante CNC (CNC de 5 eixos)
A DINOSAW Serra de Fio de Diamante CNC Pro é um sistema complexo e integrado, onde cada parte desempenha um papel fundamental na entrega de precisão e confiabilidade. A arquitetura segue um fluxo lógico de comando e ação, que pode ser visualizado como uma cadeia hierárquica:
Sistema de Controle ￫ Sistema de Acionamento ￫ Mecanismo de Corte ￫ Mesa de Trabalho ￫ Sistemas Auxiliares
Essa cadeia começa com os comandos do operador no sistema de controle CNC, que traduz projetos digitais em sinais elétricos. Esses sinais são enviados ao sistema de acionamento (motores e atuadores), que fornece a potência e o movimento para o mecanismo de corte. O fio de diamante, guiado por rodas de precisão, realiza o corte no material fixado à mesa de trabalho. Durante todo esse processo, sistemas auxiliares, como a unidade de refrigeração por água, garantem condições operacionais ideais e segurança.
Configuração dos Eixos:
- Padrão de 4 Eixos: A máquina é equipada com uma configuração padrão de 4 eixos (eixos lineares X, Y, Z + eixo rotativo A). Essa configuração é altamente eficaz para uma ampla gama de aplicações, incluindo perfilamento, esquadrejamento de blocos e criação de formas 2.5D como colunas romanas e lajes curvas.
- Upgrade Opcional para 5 Eixos: Para oficinas que enfrentam os trabalhos mais complexos, está disponível um upgrade opcional para 5 eixos (adicionando o eixo rotativo B). Isso permite verdadeira interpolação multi-eixos, possibilitando à máquina criar formas espaciais 3D complexas, reentrâncias e peças esculturais intricadas que seriam impossíveis com menos eixos. Esta é a escolha para projetos arquitetônicos e artísticos sob medida e de alto valor agregado.
Componentes Principais de uma Serra de Fio de Diamante CNC
O desempenho da máquina é um reflexo direto de seus componentes. Aqui estão os principais subsistemas que definem suas capacidades.
1. Motor Principal
Especificação: 15 kW.Função: Este motor é o coração do sistema de acionamento, fornecendo a potência necessária para puxar o fio de diamante através de materiais densos como granito e quartzito a uma velocidade constante. Sua principal função é garantir torque constante e estável para evitar que o fio desacelere ou trave durante o corte, o que é fundamental para obter um acabamento superficial uniforme e evitar a quebra do fio.
3. Rodas Guia
Função: Estas rodas usinadas com precisão guiam o fio de diamante do sistema de acionamento até a peça de trabalho. Seu alinhamento, concentricidade e dureza superficial são diretamente responsáveis pela precisão final do corte. Fabricadas com materiais resistentes ao desgaste, são projetadas para suportar a pasta abrasiva. Rodas guia gastas ou desalinhadas são uma das principais causas de cortes imprecisos e devem ser foco da manutenção preventiva. Para mais detalhes, consulte nosso Guia de Melhores Práticas de O&M da Serra de Fio CNC Pro.
2. Sistema de Acionamento e Tensionamento do Fio
Especificação: Suporta fio de 3-15 mm de diâmetro.Função: Este sistema eletromecânico mantém dois parâmetros críticos: velocidade constante do fio e tensão ideal. Ele se ajusta automaticamente para compensar o alongamento do fio e as forças de corte, prevenindo chicoteamento, vibração e quebras prematuras. A tensão correta é fundamental para a precisão do corte e é um fator chave para maximizar a vida útil do fio de diamante.
4. Sistema de Controle CNC
Função: O cérebro da operação, este sistema interpreta o G-code padrão de softwares CAD/CAM e orquestra o movimento sincronizado de todos os eixos. Gerencia taxas de avanço, velocidade do fio e parâmetros de tensionamento. Uma interface homem-máquina (IHM) amigável permite que operadores carreguem programas, realizem calibrações e monitorem o processo de corte em tempo real. A compatibilidade com G-code padrão garante integração com fluxos de trabalho digitais existentes.
5. Eixos Rotativos (A/B)
Função: Estes eixos permitem perfilamento e cinemática 3D. O eixo A padrão possibilita cortes rotacionais (ex: colunas), enquanto o eixo B opcional no upgrade de 5 eixos oferece um grau adicional de liberdade para contornos complexos. Seu desempenho depende de rolamentos de alta precisão e feedback de encoders para garantir posicionamento preciso.
6. Mesa de Trabalho
Especificação: Tamanho padrão de 2,5 x 1,4 m.Função: Esta é a base que sustenta a peça de trabalho. Sua rigidez e planicidade são essenciais para a precisão. As mesas da série Pro são construídas para suportar blocos de pedra pesados, com opções personalizáveis de tamanho e rotação para atender necessidades específicas de produção. A capacidade de carga depende da configuração da máquina e deve ser confirmada durante o planejamento.
7. Sistema de Refrigeração por Água
Especificação: Consumo de água de 3 m³/h.Função: Este sistema auxiliar tem dois propósitos: resfriar o fio de diamante para evitar superaquecimento e desgaste prematuro, e remover a pasta abrasiva (poeira de rocha e partículas metálicas) do corte. Uma gestão eficaz da pasta é vital para um corte limpo e para o cumprimento das normas ambientais e de segurança.
Modos Comuns de Falha (quebra do fio, eixo rotativo) & Mitigação
Mesmo as máquinas mais robustas exigem manutenção proativa. Compreender os sintomas comuns de falha e suas causas é fundamental para maximizar o tempo de operação. Para uma visão completa do que observar, consulte o Guia de Seleção para tomar uma decisão informada.
| Sintoma | Causa(s) Provável(is) | Diagnóstico & Mitigação |
|---|---|---|
| Quebra Prematura do Fio | Tensão incorreta; rodas guia gastas; avanço excessivo. | Verifique as configurações de tensão conforme as especificações do material. Inspecione os canais das rodas guia quanto ao desgaste. Reduza a taxa de avanço e verifique os parâmetros de corte. |
| Cortes Imprecisos / Acabamento Ruim | Vibração do fio; mesa de trabalho solta; rodas guia gastas; calibração incorreta dos eixos. | Verifique a tensão do fio. Certifique-se de que a peça está bem fixada. Inspecione as rodas guia. Execute a rotina de calibração dos eixos pelo controlador CNC. |
| Superaquecimento do Motor | Carga de corte excessiva (avanço muito alto); refrigeração insuficiente; rolamentos do motor desgastados. | Reduza a taxa de avanço. Verifique obstruções no ventilador de refrigeração do motor. Ouça ruídos anormais nos rolamentos (assobio/raspagem). |
| Desalinhamento do Eixo Rotativo | Erro do encoder; folga mecânica na caixa de engrenagens; homing incorreto. | Refaça a sequência de homing. Verifique códigos de erro no controlador. Verifique manualmente folgas físicas no eixo. Agende calibração profissional se necessário. |
Integração (OPC UA/Modbus/MQTT) para Dados da Serra de Fio CNC
Uma máquina CNC moderna deve ser capaz de se comunicar com todo o ecossistema fabril. A série Pro foi projetada com isso em mente.
Protocolos de Dados para Automação:
Embora protocolos de dados específicos sejam uma opção customizável, a arquitetura do sistema de controle é compatível com gateways de comunicação padrão da indústria. Isso permite a troca de dados com sistemas de monitoramento de fábrica (SCADA) ou ERPs. Abordagens comuns de integração incluem o uso de gateways para traduzir os dados internos da máquina em protocolos como OPC UA, Modbus TCP ou MQTT.
Integração Física:
O planejamento da fundação e do espaço é fundamental. O peso substancial da máquina exige uma fundação de concreto sólida e nivelada para garantir estabilidade e evitar vibrações.
Perguntas Frequentes
Vida útil do fio de diamante – quanto tempo para granito/mármore?
A vida útil do fio varia significativamente conforme o material a ser cortado, velocidade de corte e tensão. Para granito duro, pode ser de 200-260 horas usando uma serra de fio padrão, enquanto para mármore mais macio, pode chegar a 600-1200 horas. Parâmetros operacionais consistentes e refrigeração adequada são as melhores formas de maximizar sua vida útil.
Precisão da serra de fio de diamante CNC – qual a tolerância?
Com uma máquina devidamente calibrada e fio de alta qualidade, a precisão dimensional normalmente fica dentro de ±0,5 mm, embora possa ser influenciada pelo tipo de material e velocidade de corte. A precisão é suficiente para trabalhos arquitetônicos e monumentais de alto padrão.
Motor de 15 kW – opções de upgrade para serra de fio?
O motor de 15 kW foi projetado para fornecer o equilíbrio ideal entre potência e controle para o diâmetro de fio e estrutura da máquina especificados. Upgrades geralmente são oferecidos conforme necessário. As customizações também são focadas no tamanho da mesa de trabalho e configuração dos eixos.
Comparação da série YXSJ de serra de fio CNC
A principal diferença está nas dimensões máximas de trabalho que podem acomodar: 2,5m, 3,0m e 3,5m de comprimento, respectivamente. Isso corresponde a uma pegada física e peso maiores da máquina. Os componentes principais, como motor e sistema de controle, são consistentes em toda a série Pro.
O sistema de controle é proprietário ou baseado em plataforma padrão?
O sistema de controle é construído sobre uma plataforma industrial robusta, reconhecida por sua confiabilidade em ambientes severos. Ele executa G-code padrão, garantindo compatibilidade com os principais fornecedores de software CAM. Fornecedores específicos podem variar conforme a região e necessidades de integração. Detalhes disponíveis mediante solicitação.
Quais normas se aplicam (ISO 12100, IEC 60204‑1)?
A máquina é projetada com princípios fundamentais de segurança em mente. De acordo com a ISO 12100: Segurança de Máquinas, a avaliação de riscos é parte integrante do processo de projeto. Além disso, os sistemas elétricos seguem as diretrizes especificadas na IEC 60204-1: Equipamento Elétrico de Máquinas, que promove a segurança de pessoas e bens. Certificações regionais (ex: CE/UL) devem ser confirmadas durante o processo de aquisição.
